塑料測試的全自動拉力試驗機中尺寸自動測量單元的介紹
塑料全自動拉力試驗機主要用檢測塑料材料以及產品的力學性能，添加夾具附件可測試產品的拉伸、抗壓縮、剝離、撕 裂、抗彎曲、三點抗折、抗剪切等物理性能。
塑料測試的全自動拉力試驗機可以實現以上測試的全過程自動化，包括抓取樣件、尺寸測量、材料測試、廢樣收集、試驗報告生成等。下面我們著重介紹一下該系統的尺寸自動測量單元。
以某用戶實例介紹：

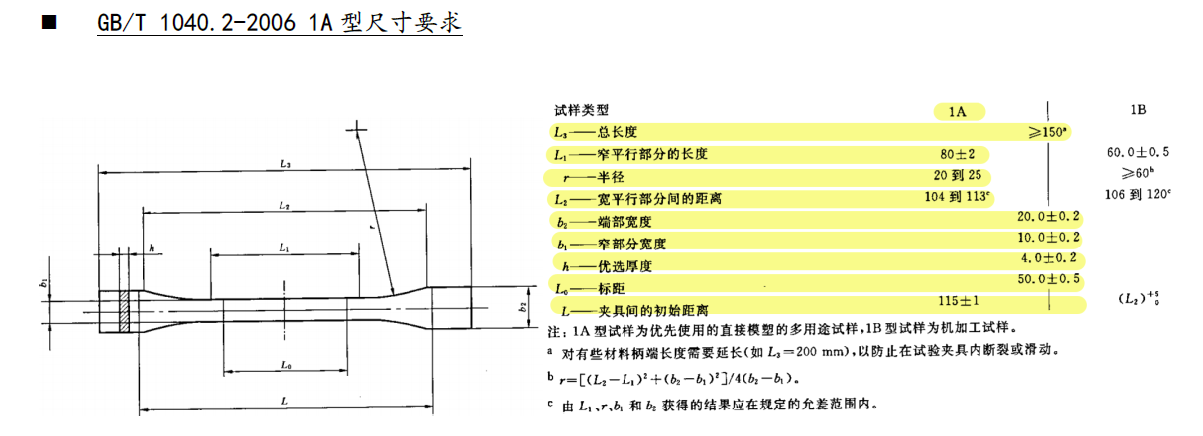

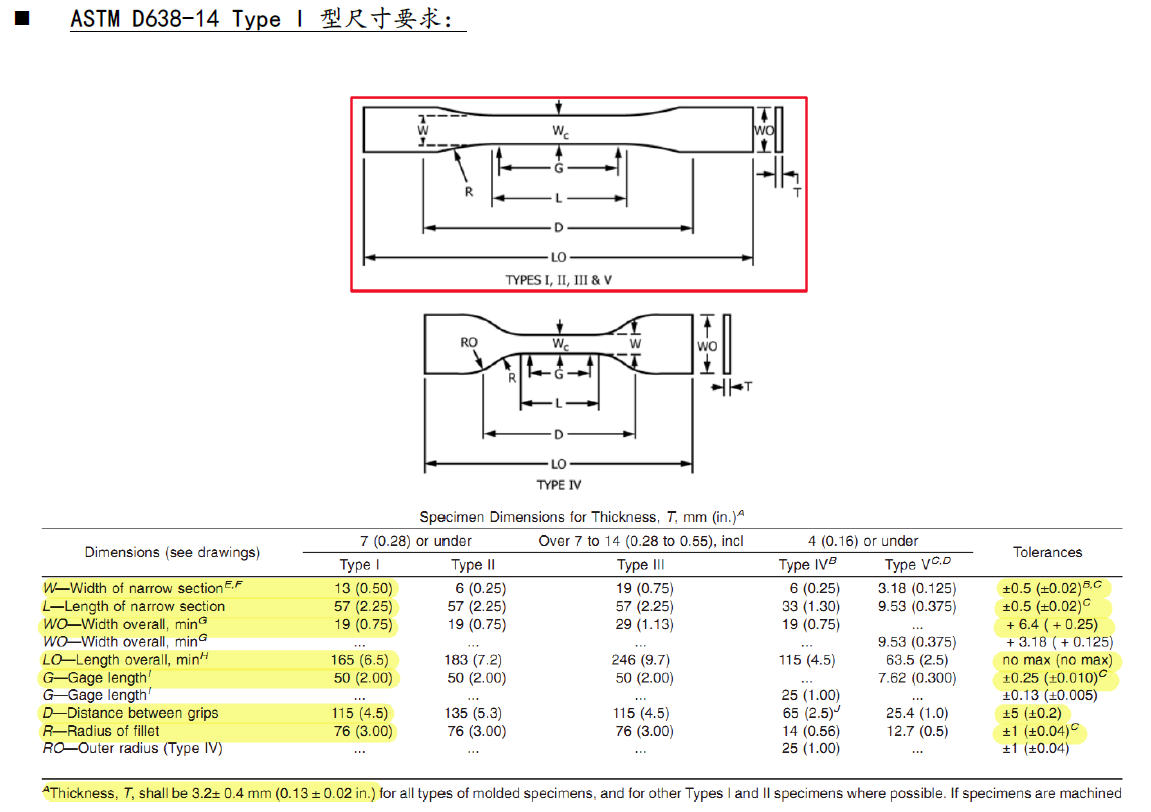

某用戶樣件每批次216件。樣件形狀為GBT 1040.2-2006 1A 型 / ASTM D638-14 TypeI型；
料盤采用立式可插拔式設計，定位準確，裝載拆卸方便。
尺寸自動測量單元需要測量的參數為寬度和厚度；
測量依據
GB/T 1040.1-9.2塑料拉伸性能的測定 （若ISO16012 或 23529 適用，則依照其測定樣件的尺寸）
在每個試樣中部距離標距每端 5mm 以內記錄寬度和厚度的最大值和最小值，并確保其在相應材料標準的允差范圍內。使用測量的寬度和厚度的平均值來計算試樣的橫截面。對于注塑試樣，在試樣中部 5mm 內測定寬度和厚度。
ISO 16012-5.3
For injection moulded specimens it is acceptable to measure the dimensionswidth and thickness of the cross section in the centre of the specimen at one point only。
ASTM D638 10.1.1
Measure the width and thickness of flat specimens atthe center of each specimen and within 5 mm of each end of the gage length.
綜上，機器人將樣件放置于測量平臺上。測量前進行位置校正。本設計為在樣件中心 5mm 范圍內一點，連續測量 3 次寬度和厚度值，軟件自動計算三次測量結果的平均值并自動傳入 INSTRON 設備軟件中。
對比測量結果，GR&R系統的重復性和再現性研究表明，當試驗過程采用全自動系統時，人為因素對試驗結果的影響為0。
